技術說明

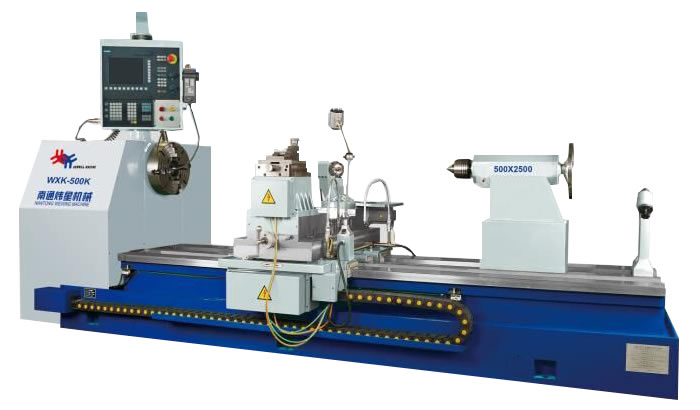

1、WXK-500K 型數控軋輥月牙槽機床具有自動化程度高、加工精度高、切削效率高、操作安全可靠等優點，機床滿足銑槽、跳槽、刻字在一次裝夾中完成，不需要二次裝夾軋輥。
2、機床床身為三平行導軌重型結構設計,床身寬度須達 910mm,床鞍寬度達 810mm，保證機床整體足夠的剛度和抗振性能，以適合銑削高硬度的碳化鎢輥環和高速鋼軋輥。
3、機床大拖板的縱向移動裝有鎖緊機構，以確保在加工高硬度軋輥或進行大切削加工時不出現因中心偏移造成廢槽。
4、飛刀銑削體和擺動銑削體相對安裝，二者不干涉，無須進行再拆卸和裝配零件就能實現銑槽和刻字功能的轉換，亦無須進行電氣切換。
5、機床床身經過時效處理或完全退火處理，導軌采用中頻淬火處理，提高其表面的耐磨性能； 橫向進刀導軌采用滾動直線導軌，減小摩擦阻尼，提高移動精度。正常使用情況下直線導軌保證 10 年不磨損。
6、機床縱、橫向采用系統控制滾珠絲桿傳動；另在橫向裝配手動對刀機構，提高對刀效率。
7、控制采用 SINUMERIK 828D 控制系統，LCD 全彩顯示，能實現任意四軸聯動。
8、進口伺服系統，機床 5 個控制軸均為獨立電機和驅動。
9、自主開發的編程操作軟件，無需操作人員有專業數控基礎即可快速掌握機床的操作（操作界面見附圖）
10、能實現人工干預暫停加工、利用手持進行工件軸的微調后，并從暫停點開始加工；
11、確保加工的月牙槽達到 GB1499.2-2007 標準以及日標、美標、英標、德標等歐美標準。
主要規格和技術參數
|
加工軋輥最大直徑 |
500mm |
|
|
最小直徑 |
50mm |
|
|
加工軋輥最大長度 |
2500mm |
|
|
加工輥面最大長度 |
1800mm |
|
|
加工月牙槽規格 |
Φ 6~Φ 50 |
|
|
頭架主軸卡盤直徑 |
400mm |
|
|
銑削飛刀轉速 |
0~600rpm |
|
|
工件回轉速度 |
0~30rpm |
|
|
雕刻頭電機額定功率 |
2.2Kw |
|
|
雕刻頭電機型號額定轉速 |
HDK85 /12000rmp |
|
|
冷卻泵電機 |
AB25-90W |
|
|
控制系統 |
Sinumerik 828D |
|
|
最小編程量及最小進刀量 |
0.001，0.001mm |
|
|
頂尖間最大工件重量 |
4000kg |
|
|
機床外形尺寸 |
4500*1800*2000mm |
|
|
機床工作電源 |
380V，50HZ；15KVA |
|
|
機床重量 |
7000kg |
|
